Teknik Döküm

ARCHV1

Giyilebilir yürüyüş simülatörü. Diz altına takılır, oturur pozisyonda kullanılır.

  • PatentTR 2024/012587
  • Sürüm1.0
  • GüncellemeAğustos 2026
  • Sevkiyat hedefiEylül 2026 sonu

Sertifikasyon süreci devam ediyor. Nihai belge numaraları yayımlandığında bu sayfa güncellenir.

Mekanizma

Temelden mekanik.

Baldır üzerinde dikey hizalanmış dört hassas mikro lineer servo aktüatör. Mekanizma tümüyle mekanik: bir yürüyüş adımının biyomekaniğiyle yakından örtüşen koordineli basınç dalgalarıyla çalışır.

  • Dört aktüatörün her biri bağımsız hareket eder
  • Basınç dizisi alttan üste sıralı ilerler
  • Devreye girme anını sensör ölçümleri belirler
  • Ortak alanlarda sessiz çalışma
  • Kompakt form, tek elle ayarlama

Sensörler

Nabız, doku oksijenasyonu, sıvı dengesi, hareket.

Cihaz üzerindeki sensörler nabız, doku oksijenasyonu ve sıvı dengesi ölçümü alır. Bu ölçümler, cihazın kendi çalışma zamanlamasını belirlemek ve oturum verilerini uygulamada göstermek için kullanılır; kullanıcıya herhangi bir sağlık durumu değerlendirmesi, tanı, uyarı veya risk değerlendirmesi sunmaz.

  • SpO₂ % Doku oksijenasyonu ölçümü. Optik PPG sensörü.
  • Sıvı dengesi 0 – 100 Biyoempedans sensörünün ürettiği sıvı dengesi skalası.
  • Nabız bpm Periferik nabız. Optik PPG’den türetilir.
  • Hareket iç değer İvmeölçer ve jiroskop. Baldır kasının kasılmasını gerektiren durumlarda, ayağa kalkma ve yürüme gibi, cihazı güvenlik için durdurur.

Referans eşikleri uygulamada gösterilir. Bunlar cihazın çalışma zamanlamasını belirleyen değerlerdir, sağlık göstergesi değildir. Sensör ölçümleri tıbbi ölçüm değildir; tanı veya tedavi kararlarına esas alınamaz.

Makine Öğrenmesi

Cihazda öğrenir, cihazda kalır.

Otomatik seansta yoğunluk, sensör geri beslemesiyle gerçek zamanlı uyumlanır. Uyum verisinin tamamı cihazda ve eşleşmiş telefonda kalır.

  • Adaptif mod

    Otomatik seansta yoğunluğu son seanslarına göre ayarlar. Kapattığında cihaz sabit başlangıç yoğunluğunda kalır.

  • Doğruluğu geliştirme

    Varsayılan olarak kapalıdır. Açtığında bile tek tek sensör okumaları cihazından ayrılmaz; yalnızca toplulaştırılmış istatistik gönderilir.

  • Seans sonu

    Uygulama seans özetini kaydeder ve bir sonraki seansın parametrelerini günceller.

  • Bağlantı kesilirse

    Seans iptal olmaz. Cihaz mevcut moduyla çalışmaya devam eder, veri cihaz belleğinde tamponlanır.

Seans

İki mod, üç ritim.

Otomatik modda sensör verisi gerçek zamanlı okunur ve yoğunluk kendiliğinden uyumlanır. Manuel modda yoğunluk seçtiğin yerde kalır.

  • Otomatik

    Sensör verisi gerçek zamanlı okunur, cihazdaki ML modeli yoğunluğu uyumlar. Önerilen seans süresi 20 – 30 dakika.

  • Manuel

    Yoğunluk sabit kalır, yalnızca sen değiştirirsin. Tipik seans süresi 10 – 20 dakika.

Ritim

  • Gentle 20 SPM Yeni başlayanlar
  • Standard 35 SPM Günlük rutin, uçuş içi kullanım
  • Active 60 SPM Toparlanma

SPM, cihazın dakika başına simüle ettiği yürüyüş adımı sayısıdır.

Seans nasıl başlar

  • Uygulamadan: mod ve yoğunluğu seç, Seansı Başlat’a bas.
  • Cihazdan: bekleme modunda butona kısa bas, seans varsayılan yoğunlukta başlar.
  • İki cihazla: uygulamada Çift Bacak Seansı Başlat’a bas ve her iki cihazı doğrula.

Uygulama bağlı değilken

  • Seans verisi cihaz belleğinde tamponlanır.
  • Bellek dolduğunda en eski seansların üzerine yazılır.
  • Sonraki Bluetooth bağlantısında veri uygulamaya aktarılır.

Teknik Özellikler

ARCH V1’e bakış.

Gövde ve ölçüler

  • Ölçüler 76 × 90 × 161 mm
  • Ağırlık ~350 g
  • Gövde ABS/PC plastik + anodize alüminyum ön panel
  • Cilt temas yüzeyi Yalnızca kayış basıncı, silikon veya jel yok
  • Kayış İç katman polyester, dış katman pamuk
  • Renkler Graphite Black · Mineral Grey (yakında)

Mekanizma

  • Aktüatör 4 mikro lineer servo
  • Çalışma prensibi Peristaltik basınç dizisi, alttan üste sıralı
  • Döngü süresi ~1 sn
  • Yoğunluk seviyeleri Gentle 20 · Standard 35 · Active 60 (adım eşdeğeri/dk)
  • Tetikleme Sensör ölçümü referans aralığın dışına çıktığında

Sensörler

  • Nabız Optik PPG
  • Doku oksijenasyonu SpO₂, optik sensör
  • Sıvı dengesi Biyoempedans
  • Hareket İvmeölçer, ayağa kalkınca cihazı durdurur

Güç

  • Batarya 2.800 mAh Lithium-ion
  • Kullanım süresi ~10.000 adım eşdeğeri12 saate kadar takılı kalma
  • Şarj USB-C, 5 V standart adaptör
  • Seans için asgari şarj %30

Bağlantı ve uygulama

  • Bluetooth BLE 5.0, ARCH’a özel GATT profili
  • Uygulama iOS 17+ · Android 12+
  • Eşzamanlı cihaz En fazla 2 (bilateral kullanım)
  • Uygulamasız kullanım Cihaz butonundan manuel seans

Ortam koşulları

  • Çalışma sıcaklığı 0 °C – 40 °C
  • Saklama sıcaklığı 5 °C – 40 °C
  • IP koruma sınıfı Yok. Kapalı ortam, düşük aktivite kullanımı için

* Değerler, ARCH’ın tasarlandığı aralıklı kullanım düzenine göredir. Kesintisiz çalıştırmada süre kısalır.

Beden

31 ile 55 cm arası baldır çevresi.

Bacak bandı baldır çevresine göre beş bedende sunuluyor. Doğru bedeni seçmek için baldırının en geniş yerini ölç.

  • XS31 – 35 cmİnce baldır
  • S36 – 40 cmZayıf baldır
  • M41 – 45 cmOrtalama baldır
  • L46 – 50 cmAtletik baldır
  • XL51 – 55 cmGeniş baldır

Nasıl ölçülür

  1. Ayakta dur, ağırlığını iki ayağına eşit dağıt.
  2. Baldırının en geniş kısmını esnek bir mezurayla ölç.
  3. Mezurayı ne sıkı ne gevşek tut; cildine hafifçe yaslansın.
  4. Ölçün iki beden arasında kalıyorsa büyük olanı seç.

Kutuda ne var

  • ARCH V1 cihazı
  • Seçtiğin bedende bacak bandı
  • USB-C şarj kablosu
  • Hızlı başlangıç kılavuzu (dijital garanti belgesi için QR kod ile)

Şarj adaptörü kutuya dahil değildir. 5 V çıkışlı standart bir USB adaptör yeterlidir.

Yapı

Özenle tasarlandı.

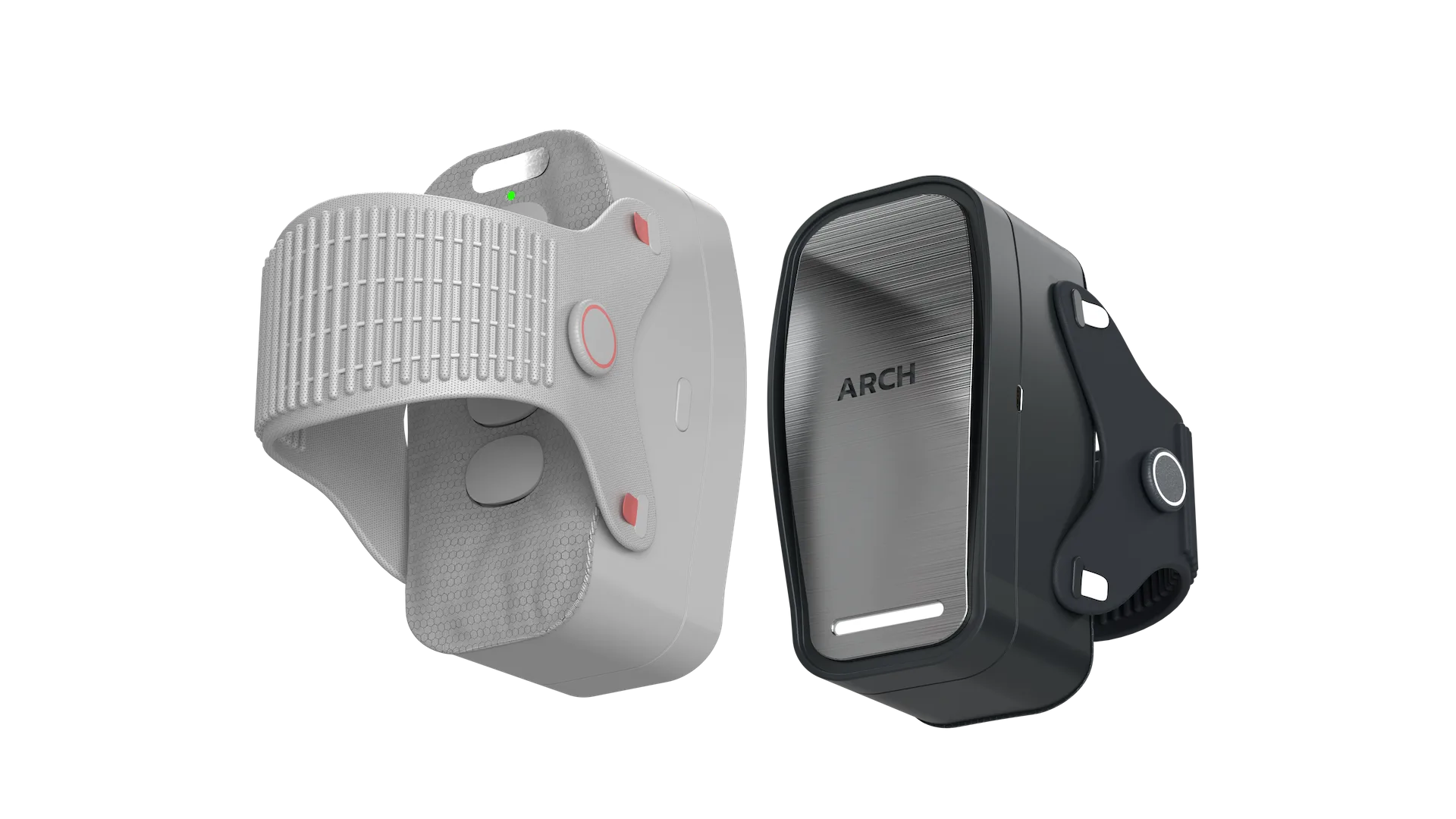

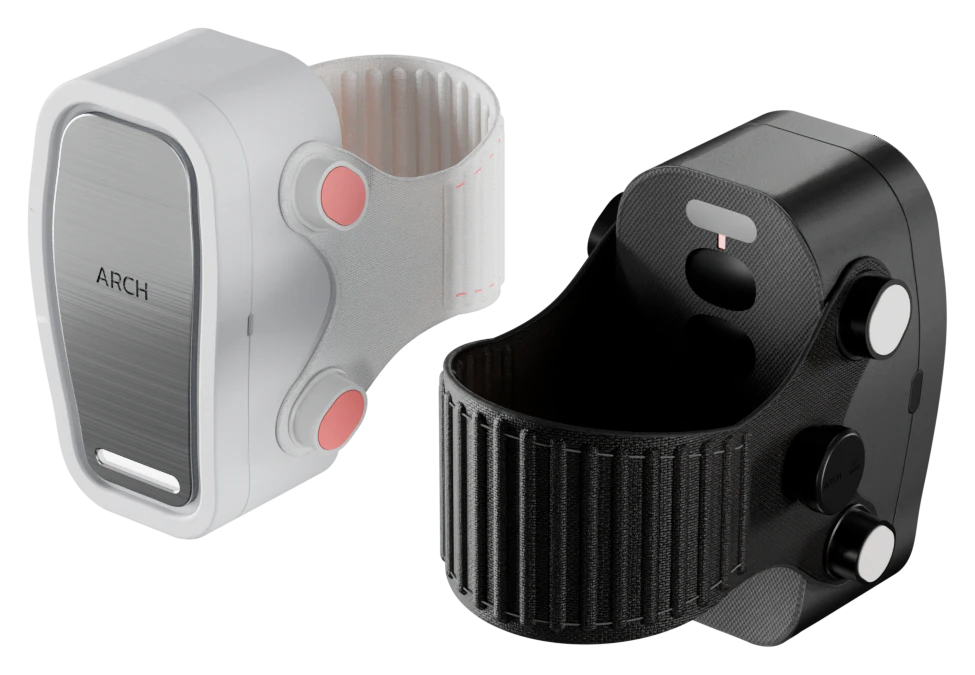

ARCH V1'in iki yüzey seçeneği: Mineral Grey ve Graphite Black

  • Deri Temas Katmanı

    Nefes alabilen nano-tekstil. Yapışkan ya da jel gerekmeden kesintisiz cilt teması sağlar.

  • Aktüatör Uçları

    Her piston başında silikon esaslı, cilde uyumlu başlıklar. Her bası noktasında basıncı eşit dağıtır.

  • Gövde

    Alüminyum ön panelli, enjeksiyon kalıplamayla üretilmiş ABS/PC plastik gövde.

  • Kayış

    İç katmanı polyester, cilde değen dış katmanı pamuk. Ayarlanabilir; tutması gereken yerde sağlam, esnemesi gereken yerde esnek.

Uygulama

Ne ölçüldüğünü görürsün.

iOS ve Android için ayrı geliştirilen uygulama cihazı yapılandırır, seans verisini gösterir ve raporlara dönüştürür.

  • İlk kurulum

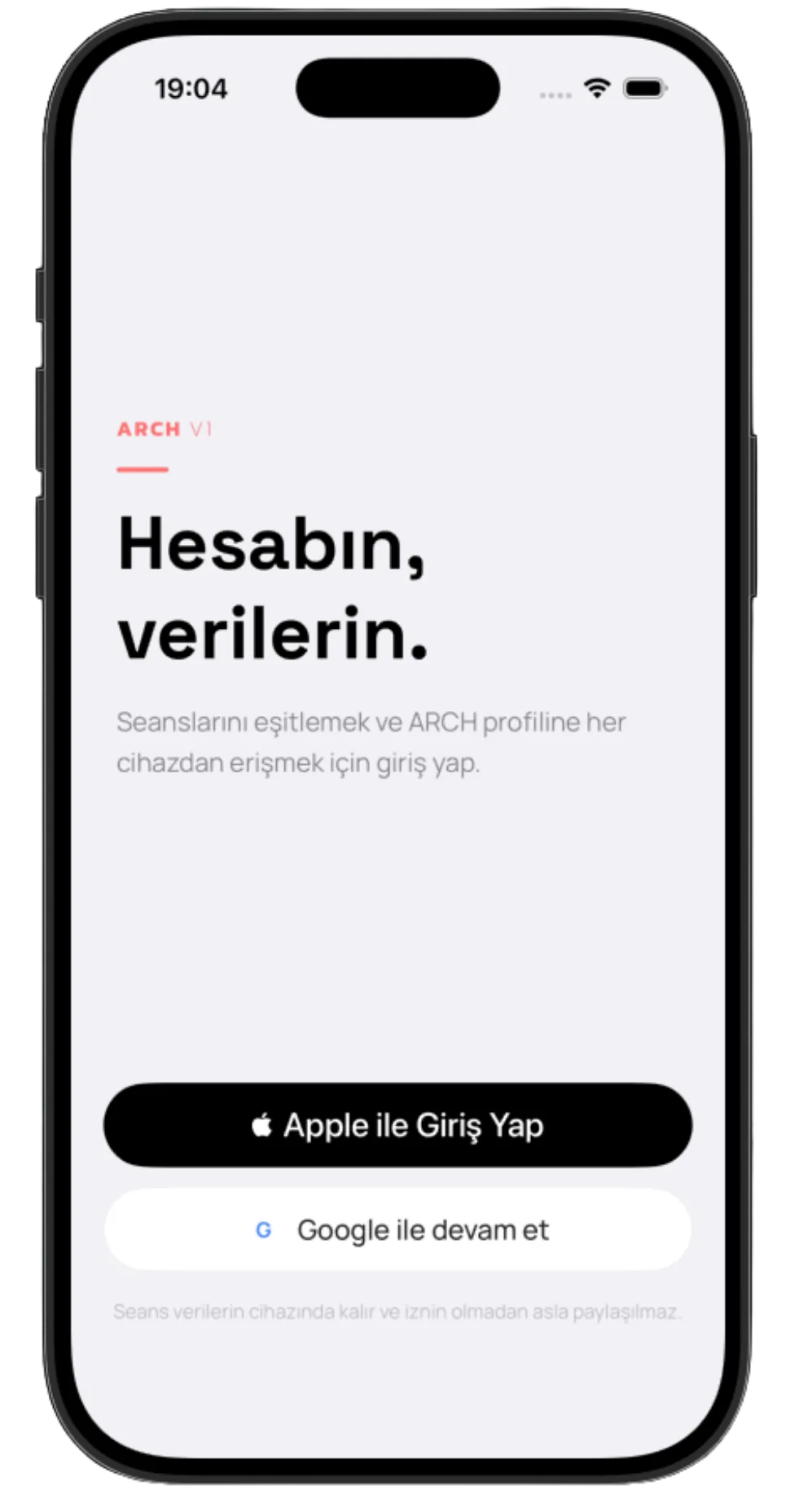

  • Hesap

    Apple ya da Google ile giriş yaparsın. Hesap, seans geçmişini cihazlarının arasında eşitler. Veri iznin olmadan paylaşılmaz.

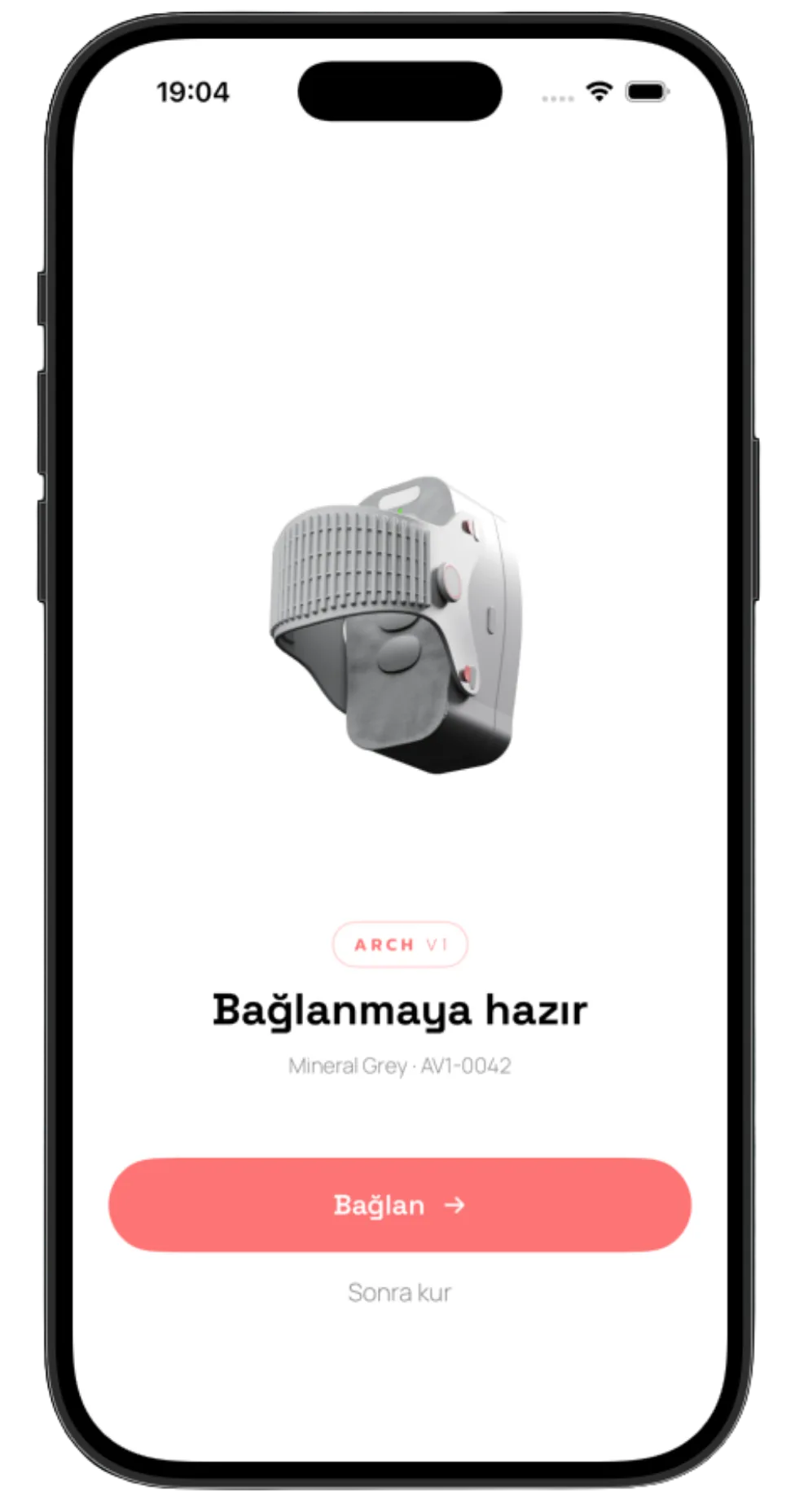

  • Eşleştirme

    ARCH V1 Bluetooth ile bağlanır. Kurulumu sonraya bırakıp uygulamayı önce gezebilirsin.

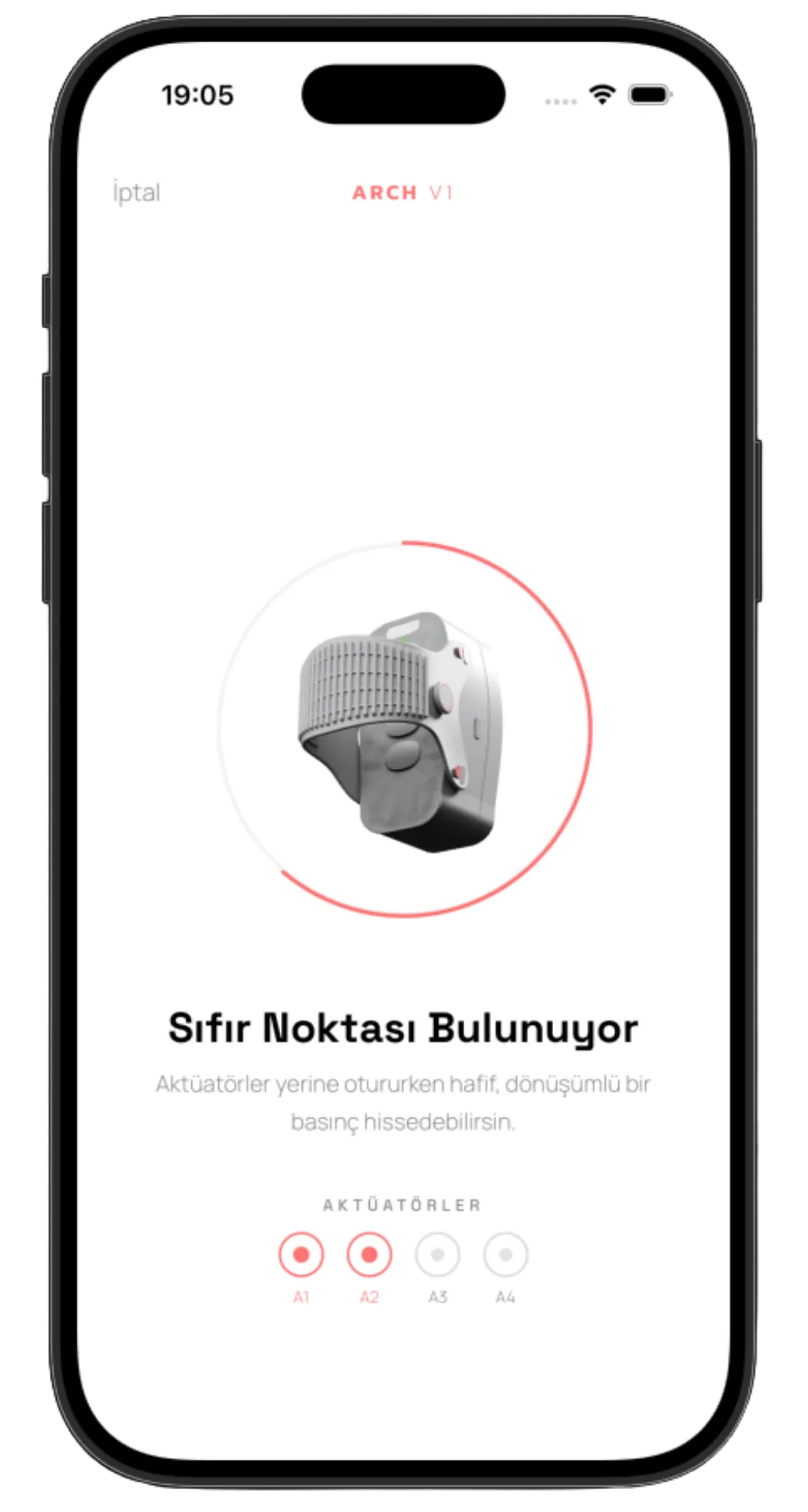

  • Kalibrasyon

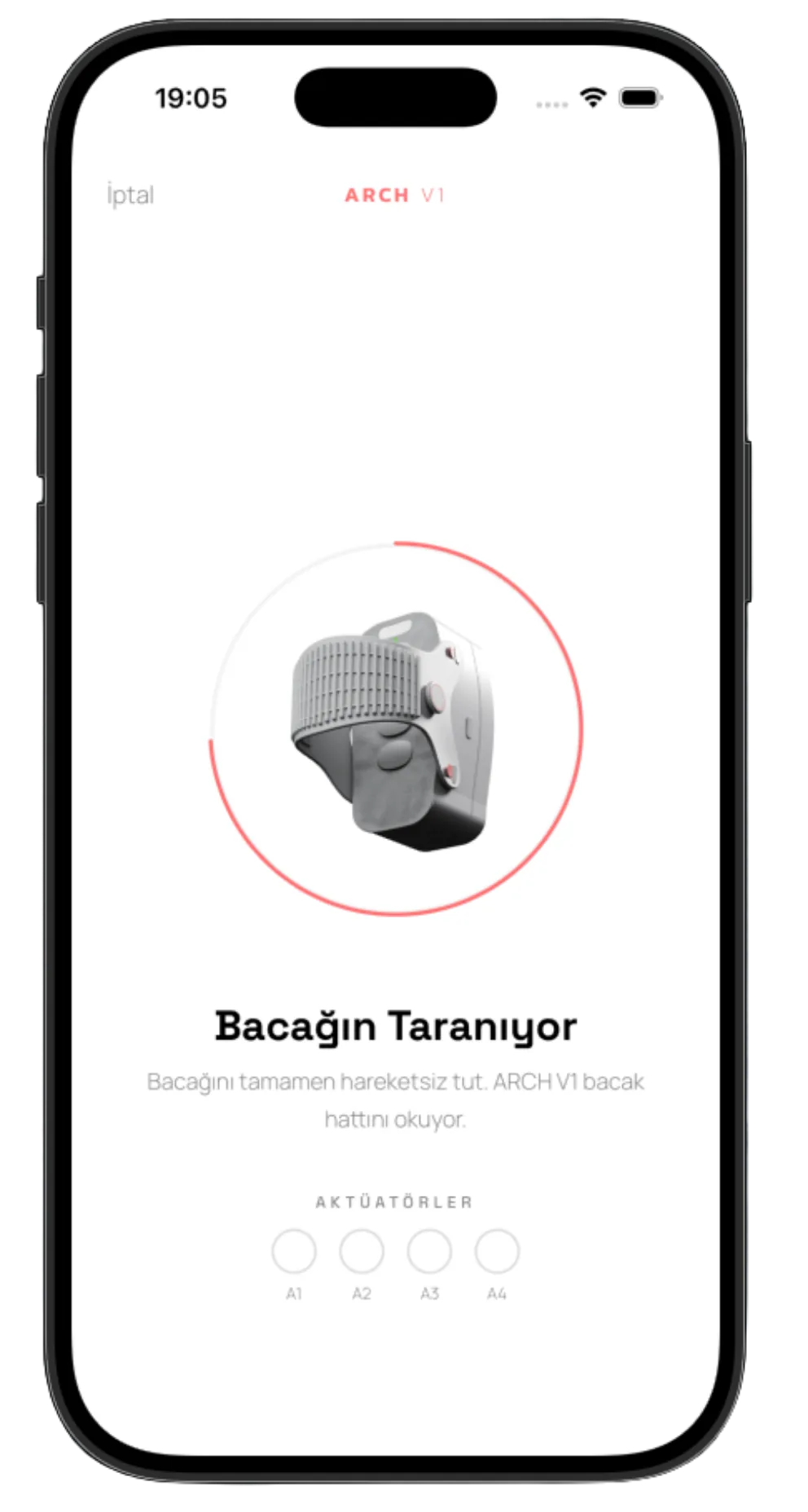

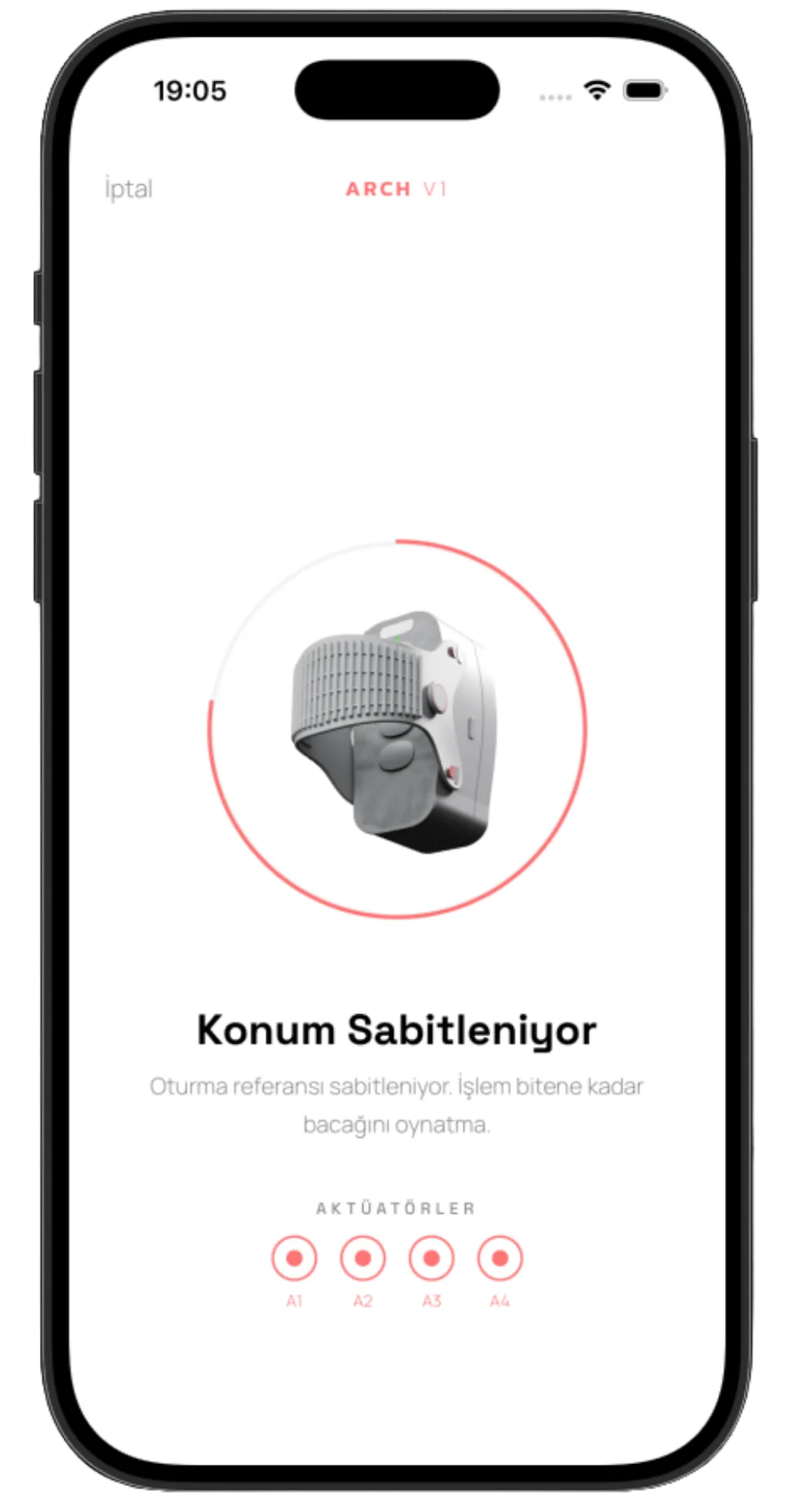

    Cihaz baldır hattını okur, dört aktüatörün sıfır noktasını bulur ve bulduğu konumu sabitler. Üç adım boyunca bacağını hareketsiz tutarsın.

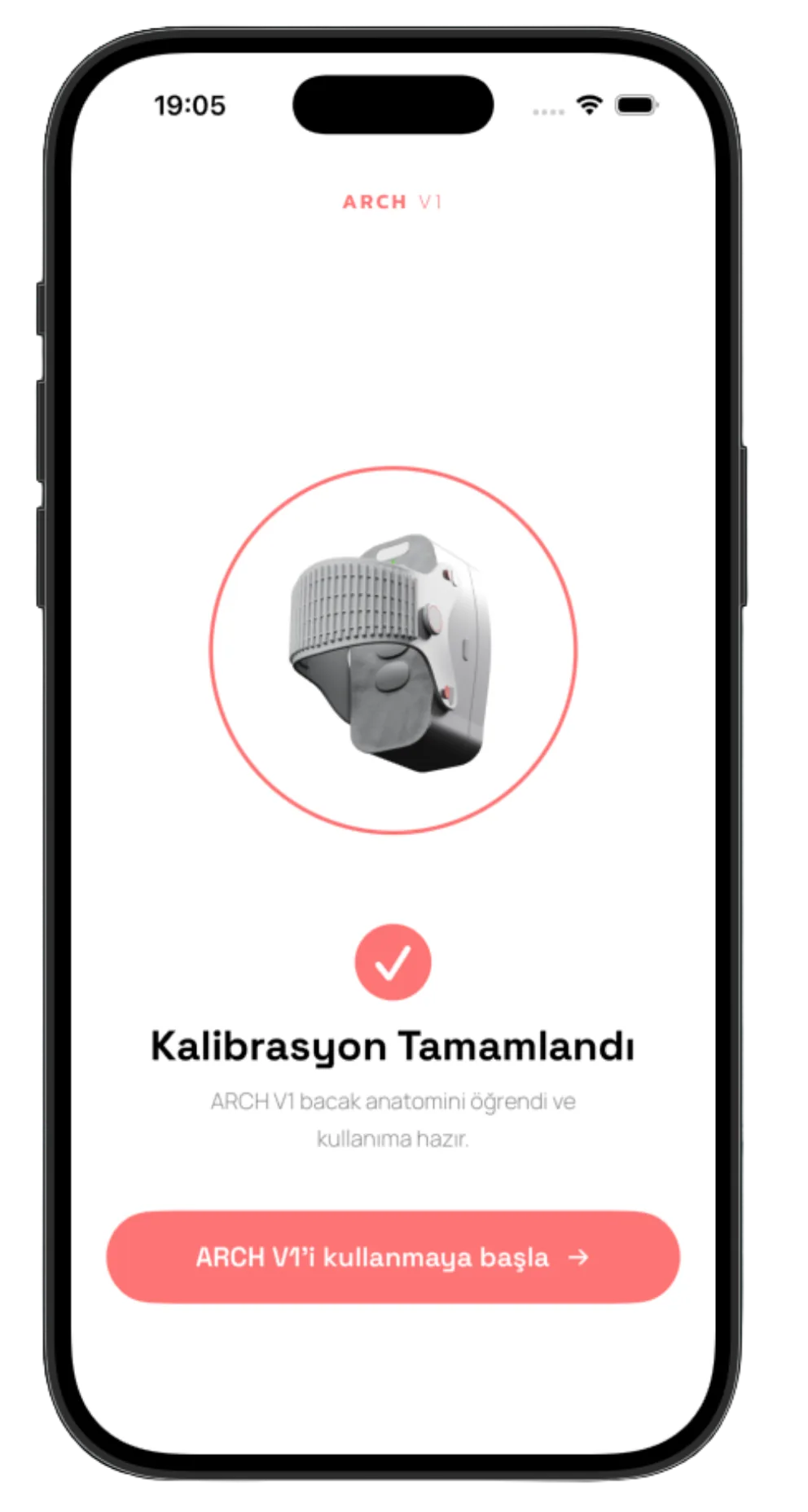

  • Kullanıma hazır

    Kalibrasyon bittiğinde cihaz bacak geometrini öğrenmiş olur. Ölçüm ve seanslar bu noktadan sonra açılır.

  • Günlük kullanım

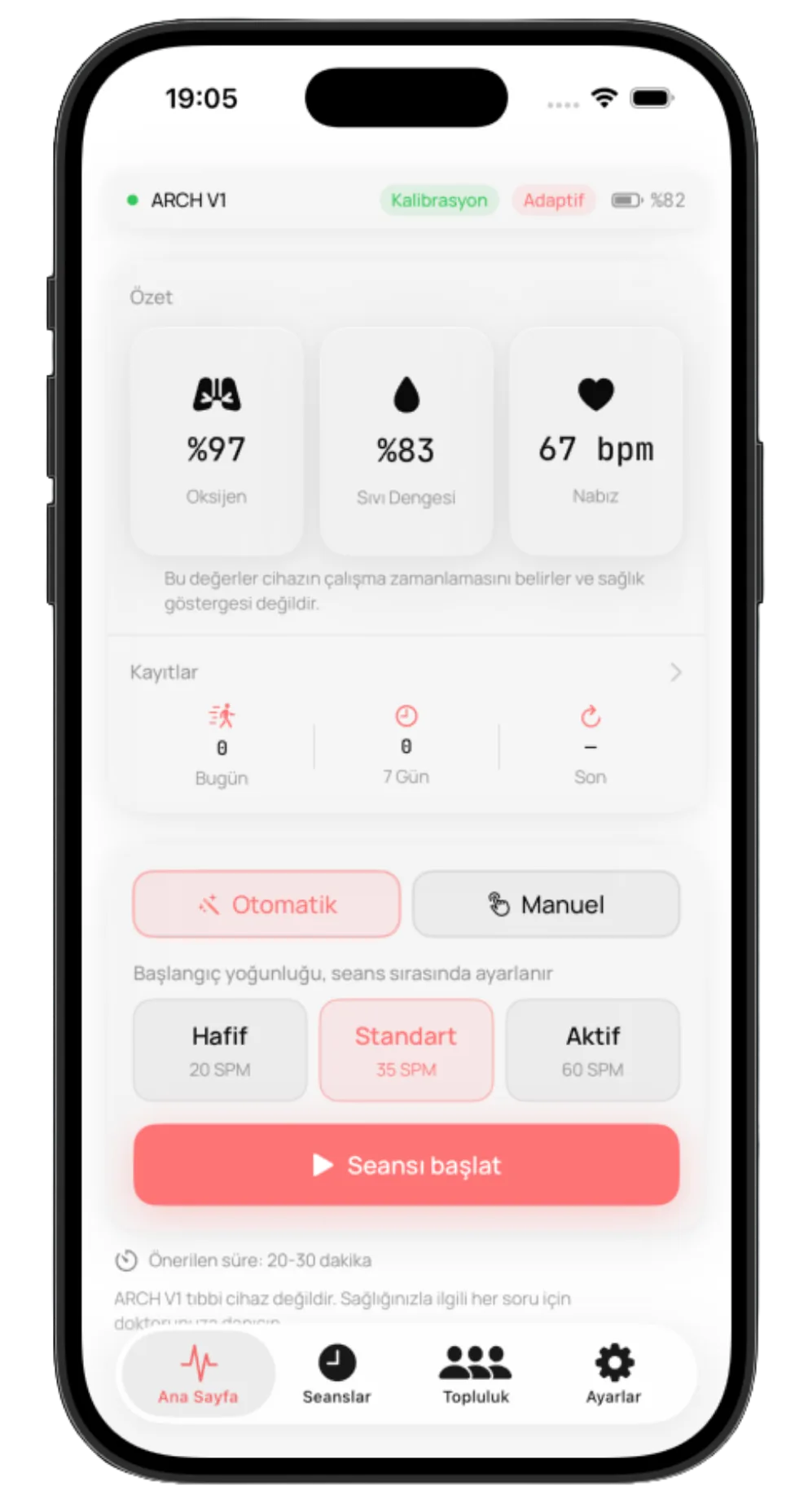

  • Ana ekran

    Oksijen, sıvı dengesi ve nabız kartları güncel değerleri gösterir. Üst şeritte kalibrasyon durumu, adaptif mod ve pil seviyesi var.

  • Kayıtlar

    Bugünün, son yedi günün ve son seansın adım sayısı.

  • Seans kontrolü

    Otomatik ya da manuel mod, Hafif, Standart ve Aktif yoğunluk. Otomatik modda başlangıç yoğunluğu seans sırasında değişir. Önerilen süre 20 ile 30 dakika.

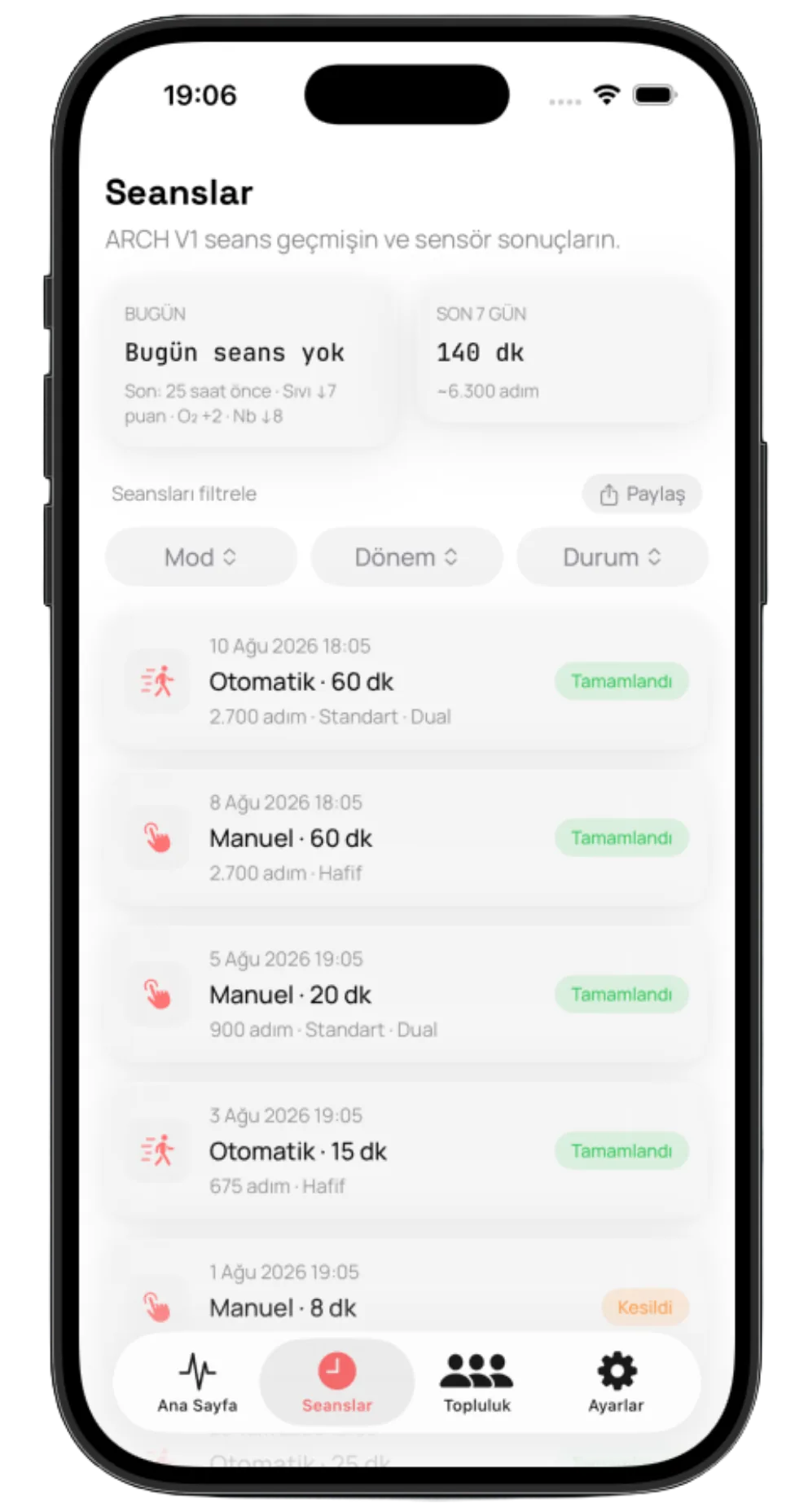

  • Seanslar

    Mod, dönem ve duruma göre filtrelenebilen seans geçmişi.

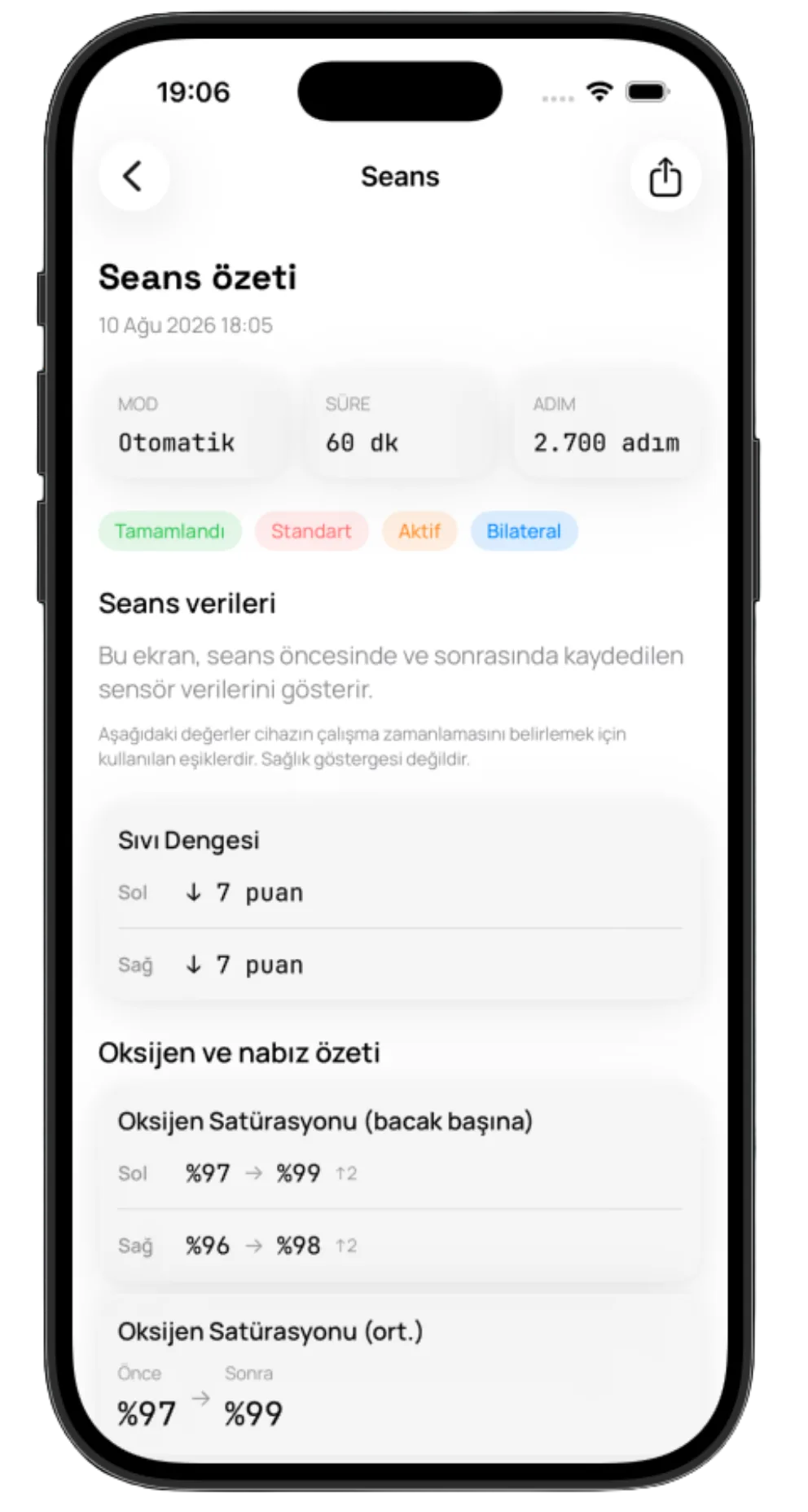

  • Seans özeti

    Seans öncesi ve sonrası sensör değerleri, çift bacak seansında sol ve sağ ayrı. Süre, mod ve adım sayısı aynı ekranda.

  • Raporlar ve gizlilik

    Tek seans PDF’i, tarih aralığı özeti ve düz metin paylaşım. Tüm yerel veriyi tek adımda silebilir, tüm raporlarını indirebilirsin.

iOS 17 ve üzeri (Swift/SwiftUI), Android 12 ve üzeri (Flutter). Sensör işleme ve adaptif ML için uygulama gerekir; manuel mod uygulama olmadan cihazda çalışır.

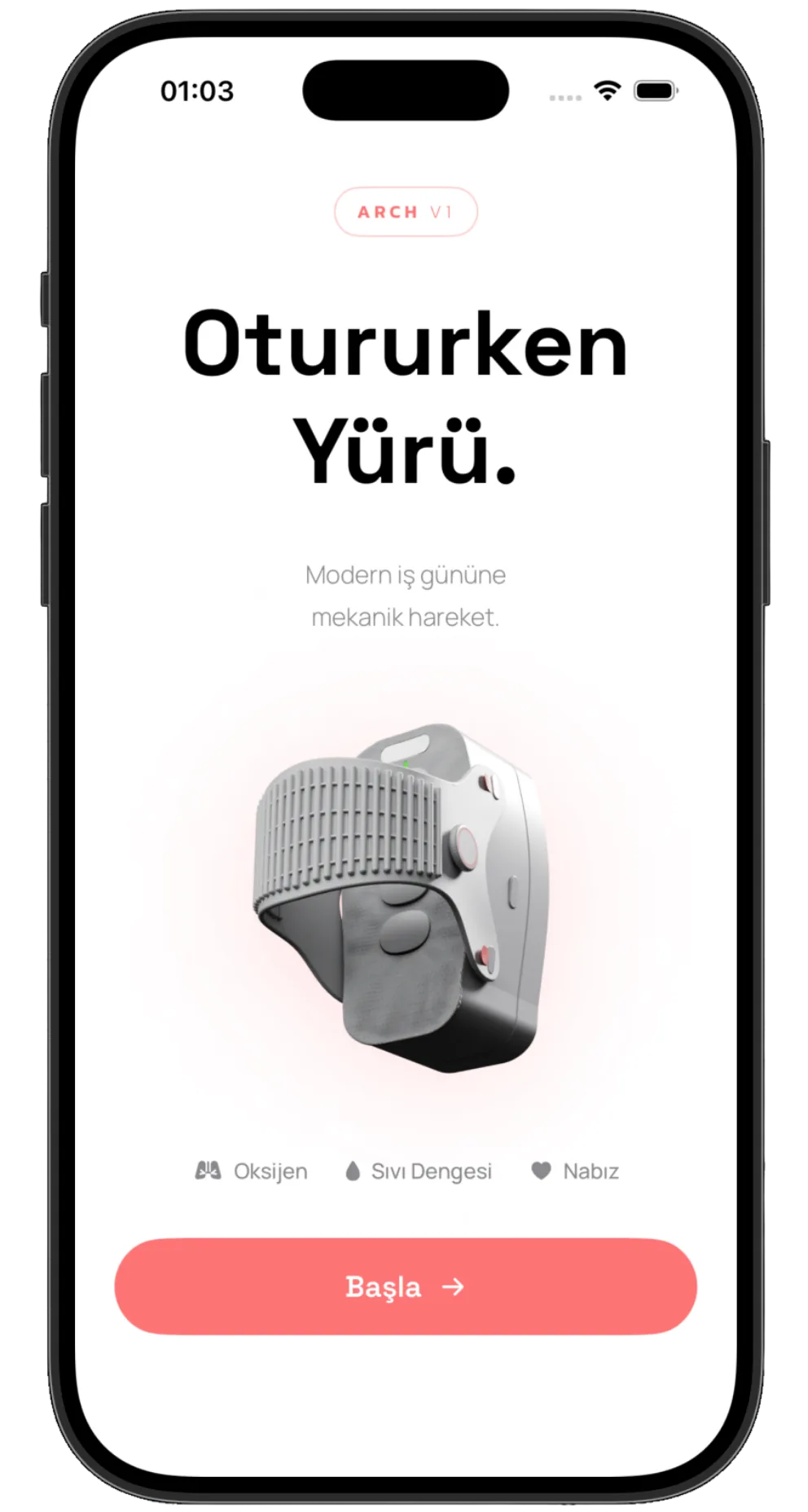

ARCH uygulamasının açılış ekranı: Otururken Yürüyün Giriş ekranı, Apple ve Google seçenekleriyle Eşleştirme ekranı: ARCH V1 bağlanmaya hazır Kalibrasyon: cihaz baldır hattını okuyor Kalibrasyon: dört aktüatörde sıfır noktasının bulunması Kalibrasyon: cihaz bulduğu konumu sabitliyor Kalibrasyon tamamlandı, cihaz kullanıma hazır Ana ekran: sensör özeti, kayıtlar, mod ve yoğunluk seçimi Seans geçmişi, mod, dönem ve durum filtreleriyle Seans özeti: seans öncesi ve sonrası sensör değerleri

Kaydırarak ekranları gör

Otururken Yürü

Hareketi düşünmenin
yeni bir yolu.

İlk sevkiyat sınırlı sayıda. Rengini ve bedenini seç, rezervasyonunu tamamla.

Erken Erişim Rezervasyonu Ekiple Konuş Üretim Yol Haritası

ARCH V1 tıbbi cihaz değildir ve herhangi bir durumu teşhis etmek, tedavi etmek, iyileştirmek veya önlemek amacıyla kullanılamaz. Sensör ölçümleri tıbbi ölçüm değildir.
